Küresel Vana Tasarımı ve Fonksiyonelliğini Anlamak

Akışkan Kontrol Sistemlerinde Vanaların Rolünü İncelemek

Endüstriyel sıvı yönetimi alanında, sistem verimliliği, dayanıklılığı ve güvenliği için doğru vana tipinin seçilmesi hayati öneme sahiptir. Kullanılabilir çeşitli vana tipleri arasında en yaygın olanlar şunlardır kelebek Ventili yapısı basit, maliyeti düşük ve çok yönlü olması nedeniyle en yaygın kullanılanlardan biridir. Su arıtma tesislerine, kimyasal işleme tesislerine veya HVAC sistemlerine kurulmuş olmasından bağımsız olarak küresel vanalar, minimal alan kaplayarak güvenilir performans sunar.

Hafif yapıları, düşük basınç kayıpları ve hızlı çalıştırma özellikleri sayesinde hem kesme hem de ayarlama uygulamaları için uygundurlar. Sanayi sektörü gelişmeye devam ettikçe, tasarım prensipleri ve çalışma mekanizmalarını anlamak kelebek vantileri daha da önem kazanmaktadır. Bu makale, yapısal komponentlerini, çalışma prensiplerini, sınıflandırmalarını, kullanım alanlarını ve bakım bilgilerini detaylı şekilde ele alarak kullanıcıların uzun vadeli van performansı için bilinçli kararlar almasına yardımcı olacaktır.

Kelebek Vanaların Yapısal Komponentleri

Vana Gövdesi ve Disk

Vana gövdesi, kelebek vana'nın diğer tüm bileşenlerini destekleyen yapıyı oluşturur. Vana, çeşitli bağlantı tipleri olan lug (kanallı), wafer (yassı) veya flanşlı tasarım gibi uç bağlantı tipleri kullanılarak boru flanşları arasına monte edilecek şekilde tasarlanmıştır. Gövdenin şekli ve boyutu, vananın boru hattı sistemiyle nasıl entegre olacağını belirler.

Kelebek vana işlevselliğinin merkezinde, akışkanların akışını düzenlemek için dönen disk bulunur. Disk, gövdenin merkezinde konumlandırılmıştır ve aktüatör miline bağlanmıştır. Disk döndürüldüğünde, vanadan geçen akışı engeller veya geçirir. Şekli ve malzeme bileşimi doğrudan sızdırmazlık kabiliyetini ve akış verimliliğini etkiler.

Mil ve Sızdırmazlık Montajı

Bazen gövde olarak da adlandırılan mil, vananın içindeki diskin döndürülmesinden sorumludur. Bu mil manuel olarak veya bir aktüatör kullanılarak otomatikleştirilebilir. Mil için dayanıklılık ve korozyona direnç önemlidir çünkü sürekli mekanik stres altında bulunur ve süreç ortamıyla temas halindedir.

Kontrol vanasının diski çevresindeki sızıntıyı önlemek için conta veya oturma yüzeyleri çok önemlidir. Bunlar genellikle EPDM, NBR veya PTFE gibi elastomer malzemelerden üretilir. Bazı tasarımlar esnek oturma mekanizmasına sahipken, diğerleri yüksek sıcaklık veya yüksek basınç uygulamaları için metal oturma yüzeylerini kullanır. İyi tasarlanmış bir conta, sızdırmaz kapatma ve sistem güvenilirliği sağlar.

Kelebek Vanaların Çalışma Prensipleri

Çeyrek Dönüş Hareket Mekaniği

Kelebek vanalar, çeyrek dönüş hareket prensibiyle çalışır. Vana kolunu veya aktüatörü 90 derece çevirmek, diski tamamen kapalı konumdan tamamen açık konuma veya tam tersi şekilde döndürür. Bu hızlı işlem, sık veya hızlı açma/kapama kontrolü gerektiren prosesler için idealdir.

Disk açık konumda bile akışkan akışında kaldığından her zaman bir miktar basınç kaybı oluşur. Ancak tasarım, yüksek akış hızlarına minimal dirençle izin verecek kadar verimlidir. Çeyrek dönüş tasarımının basitliği aynı zamanda mekanik aşınmayı azaltır ve uygun kullanım ile bakım ömrünü artırır.

Akış Kontrolü Yetenekleri

Kelebek vanalar genellikle kapatma uygulamalarında kullanılsa da, akışı kısıtlamak için de kullanılabilir. Açılış derecesi, vanadan ne kadar akışkan geçeceğini belirler. Özellikle hassas işlenmiş diskler ve eksantrik ofsetler içeren tasarımlar, gelişmiş kısıtlama kontrolü sunar.

Ancak, tüm kelebek vana tiplerinin kısıtlama için ideal olmadığı unutulmamalıdır. Uygun olmayan kullanım, kavitasyon, gürültü veya contanın zarar görmesine neden olabilir. Kelebek vananın modülasyon amacıyla kullanılmasından önce uygulamanın basınç, debi ve akışkan özellikleri hakkında bilgi sahibi olunması gerekir.

Kelebek Vanaların Sınıflandırılması ve Türleri

Merkezi ve Eksantrik Tasarımlar

Kollu salıncak vanalar, milin diskin merkezinden geçtiği ve oturmanın vana gövdesinin merkezinde olduğu vanalardır ve genellikle düşük basınç uygulamalarında kullanılır. Bu vanalar, sızdırmazlığı sağlamak için kauçuk oturma yüzeyine dayanır ve genellikle su sistemlerinde ve genel amaçlı akış kontrolünde kullanılır.

Tek, çift ve üçlü kaymalı tasarım içeren eksantrik salıncak vanalarda disk ve mil merkezden dışarıda konumlandırılmıştır; bu da çalışırken aşınmayı azaltır ve sızdırmazlığı iyileştirir. Örneğin, üçlü kaymalı salıncak vanalar, metal bileşenler kullanarak sürtünmesiz sızdırmazlık sağladığından yüksek sıcaklık, yüksek basınç ve kritik izolasyon sistemlerinde kullanılır.

Manuel, Elektrikli ve Pnömatik Tipler

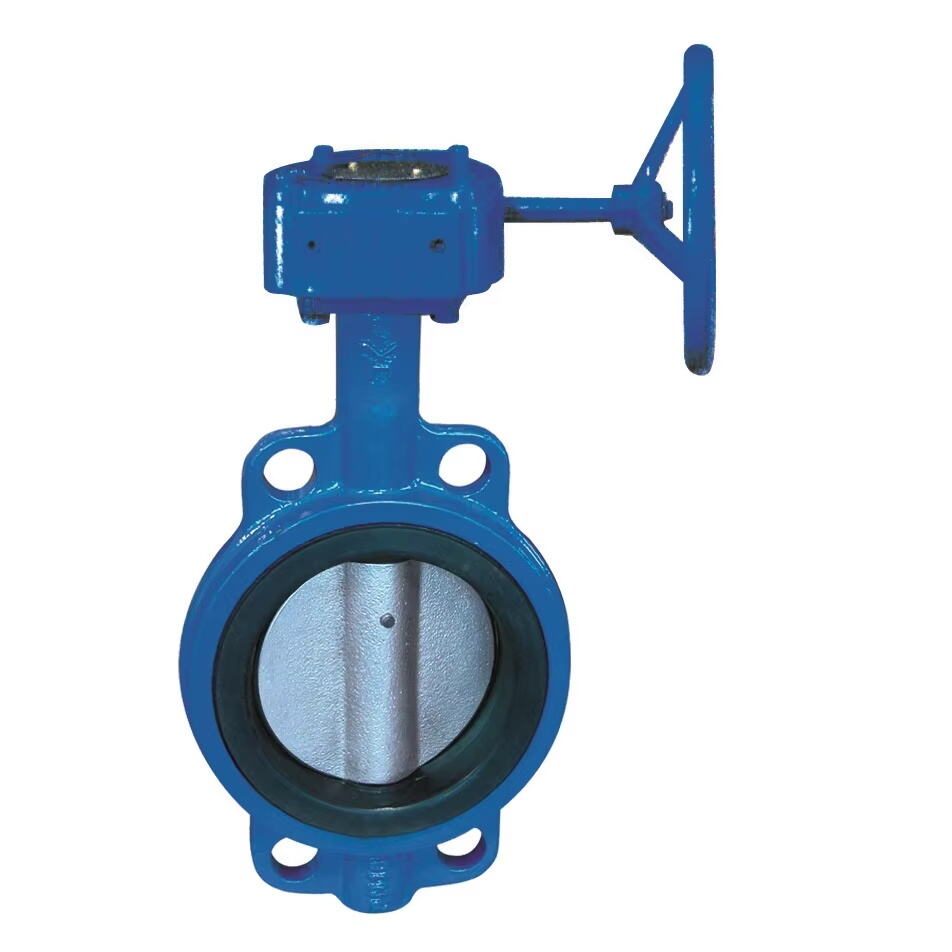

Salıncak vanalar, bir kolla manuel olarak çalıştırılabilir veya elektrikli, pnömatik ya da hidrolik aktüatörlerle otomatik olarak çalıştırılabilir. Manuel vanalar, küçük sistemlerde veya sık sık çalıştırma gerektirmeyen yerlerde kullanılmaya uygundur.

Uzaktan çalışma ve geri bildirim kontrolünün gerektiği büyük veya karmaşık sistemlerde otomatik kelebek vanalar kullanılır. Aktüatör seçimi, mevcut güç kaynakları, tepki süresi gereksinimleri ve kontrol sistemi entegrasyonu gibi faktörlere bağlıdır. Çalışma yöntemi ne olursa olsun, kelebek vananın temel işlevi aynı kalır.

Sektörler Arası Uygulamalar

Su ve atık su yönetimi

Kelebek vanaların en yaygın kullanım alanlarından biri, su ve atık su arıtma sistemleridir. Korozyona dayanıklı malzemeleri, kompakt boyutları ve düşük bakım gereksinimleri, bu ortamlar için idealdir. Temiz su, gri su ve çamurun yüksek verimle akışını düzenlemek için kullanılırlar.

Kelebek vanalar, diğer vana türlerine kıyasla daha düşük ağırlıkları nedeniyle büyük çaplı boru sistemlerinde tercih edilir. Yeraltı veya kısmen gömülü tesisatlarda güvenilir şekilde çalışabilme yetenekleri, belediyeci projelerde kullanım avantajı sağlar.

Kimya ve Proses Endüstrileri

Kimya endüstrisinde, kelebek vanalar agresif veya tehlikeli sıvıları kontrol etmek için kullanılır. PTFE kaplı diskler ve paslanmaz çelik gövdeli malzemelerin seçilmesi, korozif maddelerle uyumluluğu sağlar. Vanaların, ekstrem sıcaklıklar ve basınçlarla başa çıkabilecek şekilde tasarlanması da gerekir.

Bu vanalar sıklıkla proses otomasyon sistemlerine entegre edilir ve operatörlerin sıvı dağıtımını uzaktan yönetmesine olanak tanır. Yüksek devirli uygulamalarda, dayanıklı tasarımı ve hızlı tepki vermesi nedeniyle kelebek vanalar tercih edilir ve hem güvenlik hem de operasyonel verimlilik sağlanır.

Kelebek Vanaların Kullanım Avantajları

Alan ve Maliyet Verimliliği

Kelebek vanalar genel olarak diğer vana türlerinden, örneğin kelepçe veya küresel vanalardan daha kompakt ve hafiftir. Bu özelliği, özellikle alan kısıtlaması olan ortamlarda kurulumun ve bakımın daha kolay yapılmasını sağlar. Malzeme ve üretim maliyeti de genellikle daha düşüktür; bu da kaliteyi gözetmeksizin bütçeye uygun seçenekler sunar.

Tasarımları, minimal yapısal destek gereksinimi sağlar ve bu da boru hattı inşaatının toplam maliyetini azaltabilir. Ayrıca, basit mekanizmaları, arızalanacak daha az parça anlamına gelir ve zamanla bakım maliyetlerinin düşmesine neden olur.

Çok yönlülük ve özelleştirme

Su sistemlerinden gıda sınıfı uygulamalara kadar kelebek vanalar son derece yönlendiricidir. Bileşenleri, gıda işleme için hijyenik sınıfı yüzeyler veya petrol uygulamaları için yangına dayanıklı tasarımlar gibi endüstriye özel standartlara uyacak şekilde özelleştirilebilir.

Üreticiler genellikle geniş bir boyut, malzeme ve aksesuar yelpazesi sunar. Bu yüksek özelleştirme düzeyi, performansı etkilemeden kelebek vananın her türlü operasyonel gereksinime uygun hale getirilmesini sağlar.

Bakım ve İşletme En İyi Uygulamalar

Düzenli Denetim Rehberi

Düzenli kontroller, kelebek vanaların sorunsuz çalışmaya devam ettiğini sağlamak için yardımcı olur. Sızıntı, korozyon veya düzensiz disk hareketinin belirtilerini kontrol edin. Contaların sağlam olduğunu ve varsa aktüatörün düzgün çalıştığını doğrulayın.

Muayene aralıkları uygulamaya göre değişir, ancak genel bir kural olarak aylık olarak görsel kontroller ve altı ila on iki ayda bir detaylı bakım yapılmalıdır. Aşınma paternlerini izlemek ve olası arızaları tahmin etmek için tüm bulguları kaydedin.

Temizlik ve Bileşen Değiştirme

Özellikle viskoz veya aşındırıcı ortamlı sistemlerde valf iç kısmını ve diski düzenli olarak temizleyin. Birikmiş enkaz, akışı engelleyebilir ve diske veya oturma yüzeyine zarar verebilir. Valf malzemesini bozmayacak uygun temizlik maddeleri kullanın.

Contalar veya oturma yüzeyleri gibi parçalarda aşınma belirtileri görüldüğünde onları zamanously değiştirin. Kelebek vananın performans özelliklerini korumak ve uyumsuzluk sorunlarını önlemek için orijinal cihaz üreticisi (OEM) yedek parçaların kullanılması önerilir.

Tasarım Eğilimleri ve İnovasyonlar

Contalama Teknolojisindeki İlerlemeler

Contalama malzemeleri ve geometrilerindeki recent iyileştirmeler kelebek vanaların performansını büyük ölçüde artırmıştır. Çok katmanlı contalar, metal-metal temas yüzeyleri ve ısıya dayanıklı elastomerler artık daha sıkı kapatma ve daha uzun bakım ömrü sağlar.

Bu yenilikler, emisyonları azaltmaya, sızıntıyı önlemeye ve zorlu uygulamalarda güvenilirliği artırmaya yardımcı olur. Gelişmiş sızdırmazlık tasarımları bakım işlemlerini kolaylaştırır ve servis sırasında durma süresini azaltır.

Akıllı Sistemlerle Entegrasyon

Kelebek vanalar, akıllı sensörler ve IoT tabanlı izleme platformlarıyla entegre edilmeye başlanmıştır. Bu sistemler, vana pozisyonu, tork, akış hızı ve durum hakkında gerçek zamanlı veriler sağlar. Gelişmiş teşhis ve performans izleme ile kestirimci bakım daha uygulanabilir hale gelir.

Bu entegrasyon, karmaşık sıvı şebekelerine sahip endüstrilerde özellikle operasyonel verimliliği artırır. Akıllı kelebek vana sistemleri, manuel kontrollerin gerekliliğini azaltır ve büyük tesisler genelinde merkezi kontrol imkanı sağlar.

Sıkça Sorulan Sorular

Kelebek vana sisteminin temel fonksiyonu nedir?

Kelebek vana sisteminin temel işlevi, dönen bir disk kullanarak boru hattı sistemi içinde sıvı akışını düzenlemek veya kesmektedir.

Çeyrek dönüş mekanizması, çeşitli endüstriyel uygulamalarda hızlı kapatma ve etkili akış kontrolü için uygundur.

Kelebek vana yapımında yaygın olarak hangi malzemeler kullanılır?

Yaygın malzemeler uygulamaya ve işlenen ortama bağlı olarak paslanmaz çelik, düktil demir, PVC ve PTFE'dir.

Doğru malzemenin seçilmesi, dayanıklılık, korozyon direnci ve süreç koşulları ile uyumluluğu sağlar.

Kelebek vana daraltma (throttling) için kullanılabilir mi?

Evet, kelebek vanalar daraltma için kullanılabilir, özellikle hassas ofsetlere sahipse veya akış modülasyonu için tasarlanmışlarsa.

Ancak, koltuk aşınması veya kavitasyonu önlemek için uygulama parametrelerinin değerlendirilmesi önemlidir.
